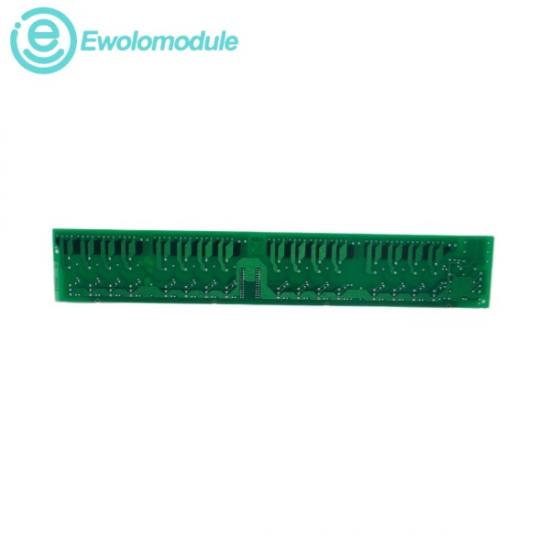

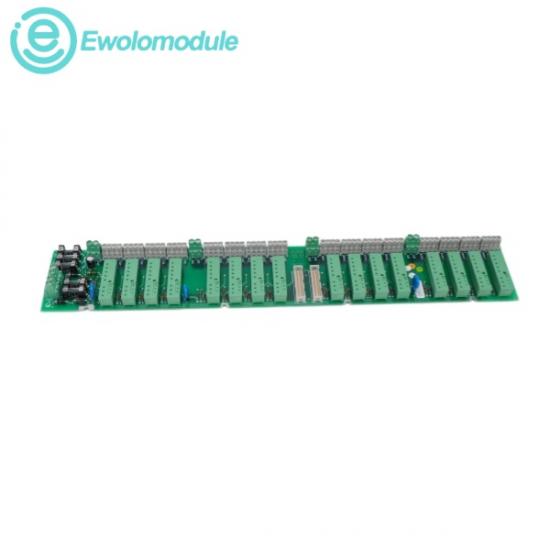

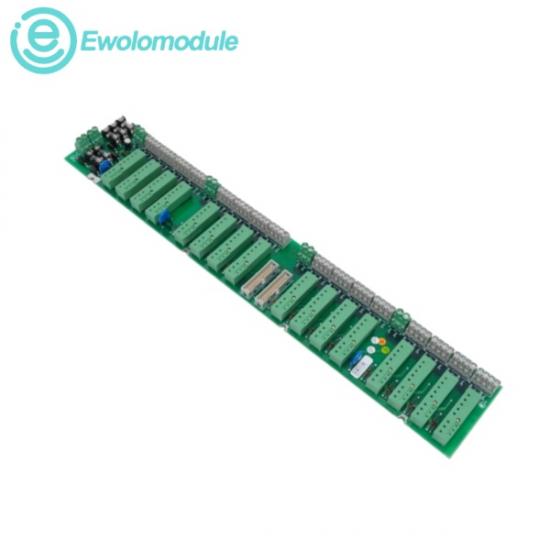

Le ABB DSTX180 3BUR980025R1est une unité de raccordement de terminaux de câblage modulaire spécialisée, conçue pour acheminer et sécuriser les voies de signal entre l'instrumentation de terrain et les cartes de traitement électronique. Fonctionnant comme une interface de câblage à haute densité au sein de l'environnement du sous-châssis d'E/S S800, l'appareil se monte directement sur des rails DIN industriels standards afin d'établir des raccordements point à point sécurisés. Il dispose d'encoches de détrompage mécanique localisées pour éviter l'insertion incorrecte de modules d'E/S, de broches de filtrage de signal intégrées pour éliminer les parasites de câblage haute fréquence, et de bornes de raccordement à vis renforcées et protégées contre les contacts accidentels, afin d'optimiser l'intégrité du câblage et de protéger les lignes de communication délicates du fond de panier interne contre les courts-circuits accidentels sur le terrain ou les erreurs de maintenance.

Voies d'E/S prises en charge : jusqu'à 16 voies d'acheminement de signaux d'entrée/sortie indépendantes

Tension nominale maximale : 50 Vcc / Vca maximum en continu par boucle de voie

Courant nominal continu maximal : 2 A par voie de câblage individuelle / 10 A de courant total collectif maximal au fond de panier

Plage de section de câble acceptable : câblage de terrain standard de 0,2 à 2,5 mm² (24 à 12 AWG)

Température ambiante de fonctionnement : 0 °C à +55 °C (+32 °F à +131 °F) nominale en continu dans l'armoire

Humidité relative de fonctionnement : 5 % à 95 % (sans condensation)

1.

Raccordement de capteurs et d'actionneurs à haute densité : installé directement à l'intérieur d'une armoire de brassage d'E/S S800 sur un rail DIN TS35 standard. Il coordonne des points de connexion de masse pour des ensembles de commutateurs de terrain 24 V continus, des relais et des liaisons de retour d'information, acheminant des données de télémesure propres vers les cartes de traitement locales.

2.

Infrastructures pétrolières, gazières et pétrochimiques de l'industrie lourde : géré à l'intérieur de coffrets de commande à distance sur les champs pétrolifères et les zones de raffineries afin de regrouper les signaux de commande tout-ou-rien provenant des vannes d'isolement de terrain et des collecteurs de pipelines.

3.

Services publics d'électricité traditionnels et enceintes de turbines : régule les connexions terminales structurelles pour les liaisons d'état des chaudières à vapeur/gaz, les sécurités des vannes de boucle de refroidissement et les systèmes de relais de générateurs où des connexions desserrées provoqueraient des déclenchements intempestifs du système.

4.

Industrie de la pâte à papier, du papier et fabrication automatisée à grande vitesse : maintient une base de câblage sécurisée et insensible aux vibrations pour les stations de traitement distribuées gérant les convoyeurs de tri, les démarreurs de moteurs de rouleaux et les réseaux de suivi de manipulation rapide.
