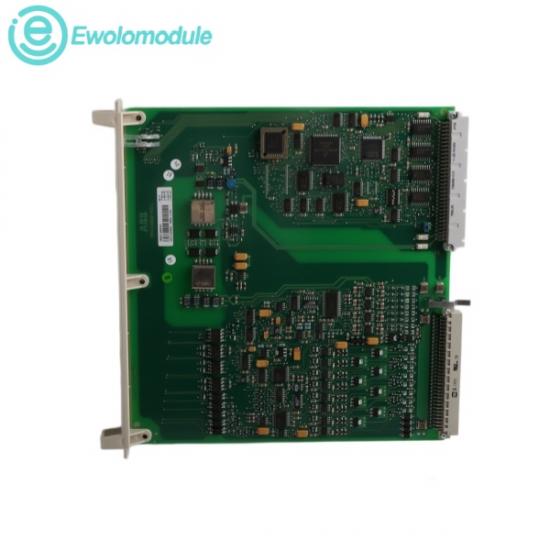

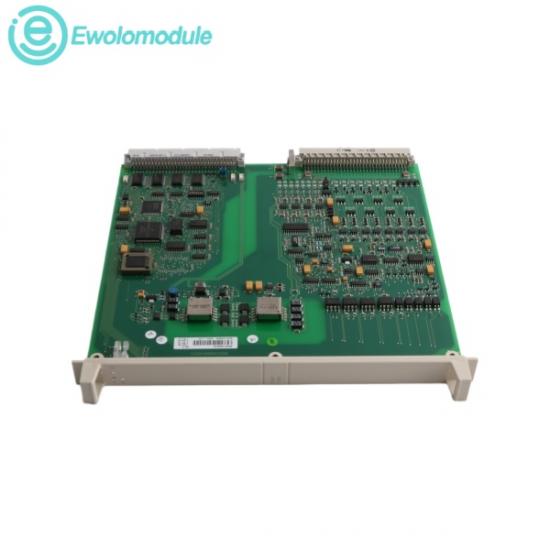

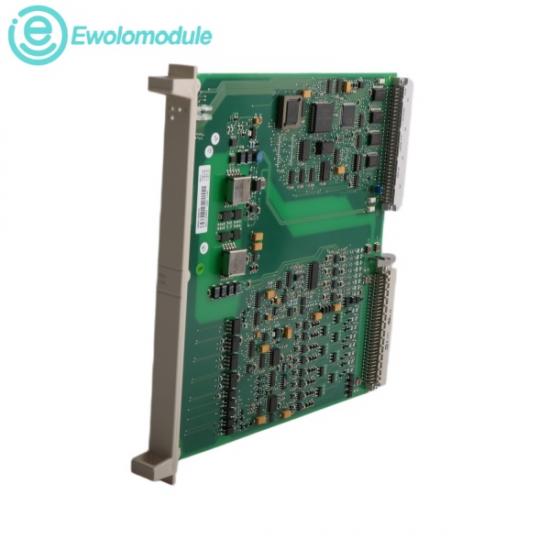

LeABB DSAX110A 3BSE018291R1Cette carte d'entrée/sortie analogique haute fiabilité est conçue pour l'acquisition de données distribuée et le contrôle de processus. Fonctionnant comme un module critique au sein des environnements de sous-rack Advant Controller 400 (AC400) et AC450, elle sert d'interface bidirectionnelle reliant les capteurs de terrain continus localisés au contrôleur hôte. La carte gère simultanément la réception de signaux analogiques multicanaux et la transmission de signaux de commande analogiques via le bus d'E/S S100, grâce à des convertisseurs analogique-numérique et numérique-analogique de haute précision.

n Nombre de canaux d'entrée de signal : 8 canaux

n Nombre de canaux de sortie du signal : 4 canaux

n Plage de signaux d'entrée/sortie pris en charge : nominale 0 à ±10 V CC / 0 à 20 mA ou 4 à 20 mA

n Consommation électrique du système logique : Standard +5 V CC (à partir du fond de panier) et ±24 V CC (à partir d’une distribution externe ou d’un sous-rack)

n Température ambiante de fonctionnement : 0 °C à +55 °C (32 °F à +131 °F) en environnement continu d’armoire

n Humidité relative de fonctionnement : 5 % à 95 % (état sans condensation)

1.

Régulation en boucle fermée du débit et des vannes : reçoit directement une télémétrie de courant continue provenant de débitmètres électroniques (entrées) et envoie simultanément des commandes de positionnement mA finement réglées aux actionneurs de vannes de régulation proportionnelles (sorties) afin de maintenir des débits constants dans la canalisation.

2.

Usines de pâte à papier, de papier et d'imprimerie : suit les variations de tension en continu sur les machines de traitement de la bande tout en fournissant dynamiquement des références de correction de vitesse aux variateurs de fréquence auxiliaires AC/DC.

3.

Traitement du pétrole, du gaz et des produits pétrochimiques lourds : surveille en continu les profils de température à l’intérieur des colonnes de distillation et ajuste les vitesses des pompes de dosage chimique en fonction du suivi en temps réel des fluides.

4.

Contrôle des centrales électriques traditionnelles et des chaudières à vapeur : regroupe les données d’analyse thermique des alimentations de la chaudière tout en fournissant des points de consigne de position précis aux registres de combustion d’air et aux collecteurs de vannes de combustible.
