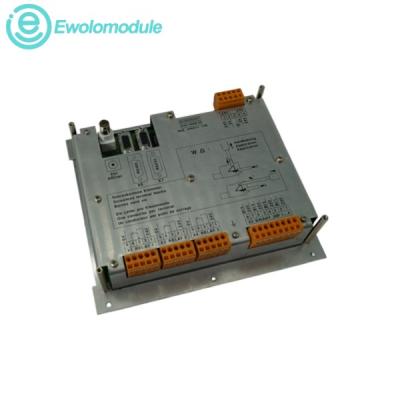

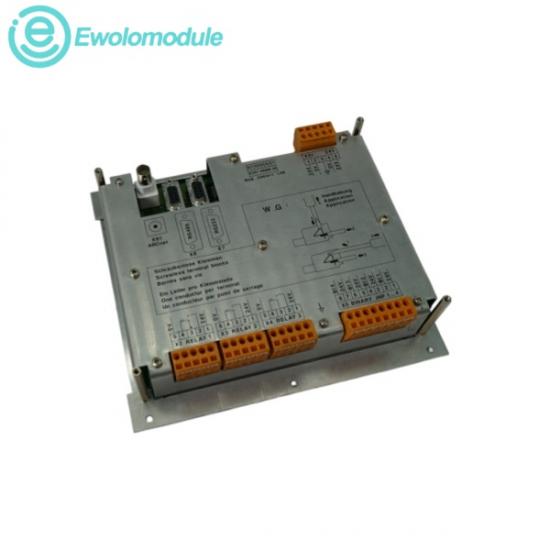

LeABB AFC094AE01 HIEE200130R1Cette carte d'amplification d'impulsions et de commande de grille haute performance est conçue pour la régulation en temps réel de l'angle d'amorçage dans les grandes machines synchrones. Fonctionnant comme un nœud de contrôle intermédiaire critique au sein du réseau du système UNITROL, elle intercepte les commandes de synchronisation basse tension provenant du sous-rack de traitement central. Elle amplifie avec précision ces signaux de commande en courants haute énergie nécessaires au déclenchement des anneaux de semi-conducteurs de puissance à thyristors. Dotée d'un filtrage des interférences électromagnétiques (EMI) intégré et d'un système de diagnostic dynamique, la carte garantit une exécution de commutation à la microseconde près tout en isolant les réseaux logiques sensibles du fond de panier des fortes variations de tension de champ.

n Tension d'entrée de commande nominale : 24 V CC

n Tension de sortie de grille régulée : impulsions de commutation stabilisées de 5 V CC / 12 V CC

n Courant de sortie nominal par canal : capacité de crête continue de 2,5 A par circuit de commande

n Bande passante de la fréquence de transfert d'impulsions : 50 Hz à 250 kHz

n Température ambiante de fonctionnement : -20 °C à +70 °C (-4 °F à +158 °F) pour une utilisation continue en armoire

n Plage de température ambiante de stockage : -40 °C à +85 °C

1.

Boucles de déclenchement de ponts de thyristors : reçoivent directement des commandes de déclenchement brutes à la microseconde du processeur régulateur de tension automatique (AVR) du système, les amplifiant pour piloter parfaitement les portes physiques d'un anneau de thyristors d'un grand générateur synchrone sans subir de distorsion du signal.

2.

Systèmes de production d'énergie à haute valeur ajoutée : installés à l'intérieur des centrales hydroélectriques standard, des grandes centrales thermiques et des turbines à vapeur/gaz pour gérer l'excitation du champ et maintenir la stabilité absolue de la tension du réseau lors des baisses de charge.

3.

Industries de transformation lourde : Déployés dans les réseaux d’entraînement de moteurs synchrones pour les laminoirs à acier, les machines de production continue de pâte à papier et les usines de mélange chimique où les boucles de couple moteur élevées nécessitent une synchronisation précise.

4.

Sous-stations du réseau électrique régional : coordonnent la compensation transitoire du facteur de puissance et les ajustements dynamiques de la puissance réactive à l’intérieur des lourds réseaux de condensateurs synchrones.
