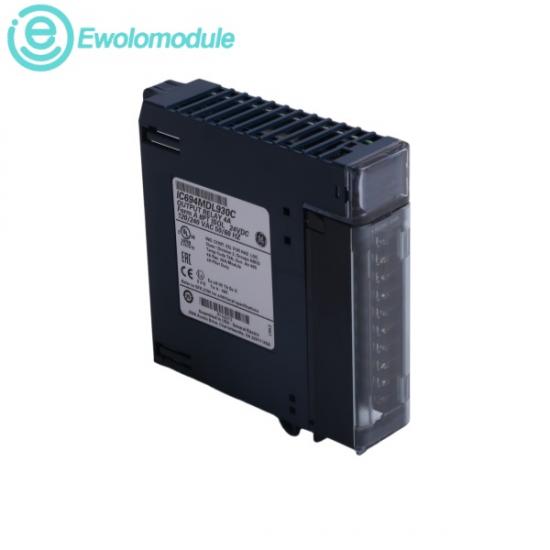

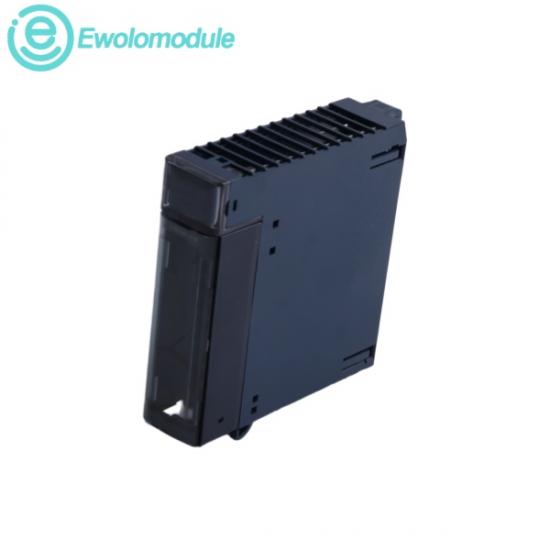

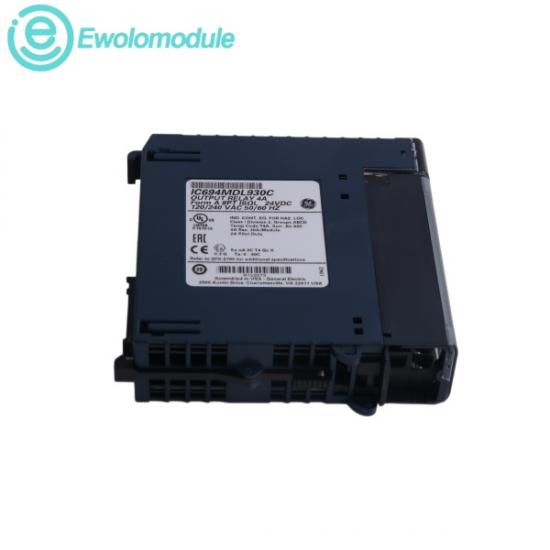

LeGE IC694MDL930Ce module de sortie relais discret isolé à 8 points et haute capacité est conçu pour connecter des circuits de commande logique programmable à des charges industrielles importantes. Fonctionnant dans les supports de fond de panier PACSystems RX3i ou Série 90-30, il dispose de 8 contacts mécaniques indépendants de type A. Chaque canal étant totalement isolé des autres et possédant sa propre borne de sortie commune, il permet de commuter simultanément et en toute sécurité des niveaux de tension mixtes et des lignes d'alimentation CA ou CC différentes.

n Tension nominale : 24 V CC / 120/240 V CA

n Plage de tension de commutation : 5 à 30 V CC / 5 à 250 V CA

n Charge de sortie minimale admissible : 10 mA

n Courant d'appel transitoire maximal : 5,0 A

n Température de fonctionnement : 0 °C à +60 °C (+32 °F à +140 °F) intégration en fente continue

n Humidité relative de fonctionnement : 5 % à 95 % (état sans condensation)

n Consommation de courant interne du fond de panier :6 mA provenant du bus logique du système +5 VDC (toutes les sorties sont actives)

70 mA provenant du bus de commande de relais +24 VDC (toutes les sorties sont actives)

1.

Commande de moteurs et commutation de bobines de forte puissance : pilote et commute directement les bobines de contacteurs de démarreurs de moteurs de forte capacité, les relais de commande industriels et les freins magnétiques. Absorbe en toute sécurité les courants d'appel inductifs élevés jusqu'à 5 A lors de la commutation des enroulements de moteurs de forte puissance.

2.

Actionnement des systèmes pneumatiques et hydrauliques : Contrôle les électrovannes haute tension et les opérateurs de vannes de distribution pour gérer l’acheminement des fluides de processus, ajuster les positions physiques des pinces et exécuter les blocs logiques des vérins de sécurité.

3.

Indication et notification sonore en atelier : Déclenche les voyants de la pile, les indicateurs d'état visuels, les balises de danger et les sirènes d'alarme de l'usine dans les cellules de fabrication.

4.

Infrastructures pétrolières, gazières et de services publics : Isole en toute sécurité le châssis de commande principal lors de la commutation de vannes de carburant décentralisées de 240 V ou d’éléments chauffants distants lorsqu’une isolation continue élevée est requise.
