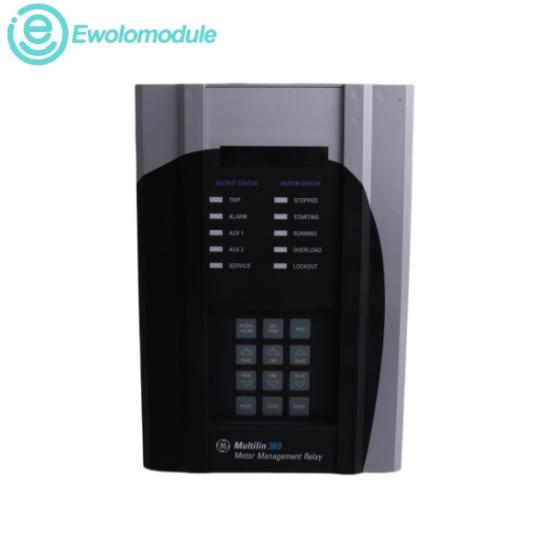

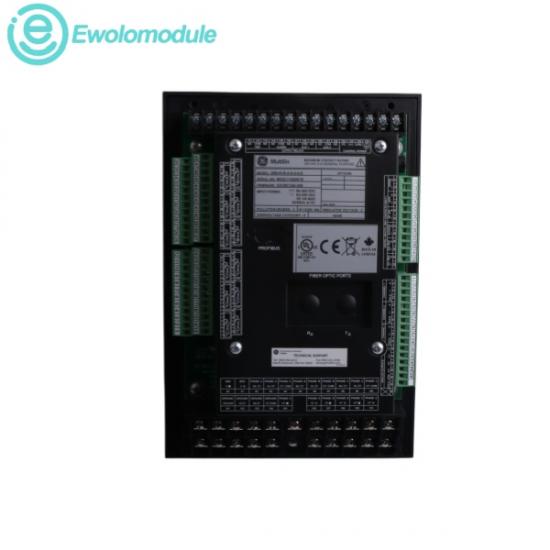

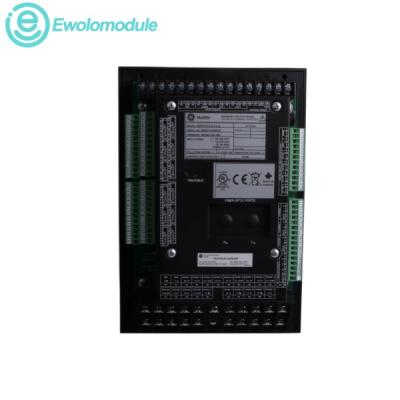

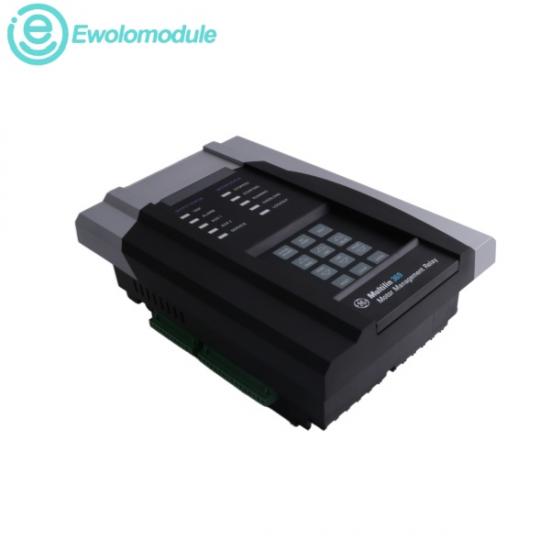

LeGE 369-HI-R-0-0-0-0-EIl s'agit d'un relais de protection et de surveillance numérique à microprocesseur, conçu pour gérer les moteurs triphasés à courant alternatif de moyenne puissance et les équipements mécaniques qu'ils entraînent. Fonctionnant comme un dispositif de sécurité adaptatif, il analyse proactivement les caractéristiques de démarrage et de fonctionnement de chaque moteur afin d'ajuster dynamiquement ses profils de protection internes. La désignation « HI » pour ce modèle indique une configuration de puissance de commande à large plage associée à l'option « R », qui ajoute 12 entrées indépendantes et programmables pour détecteurs de température à résistance (RTD), directement connectées au châssis.

n Tension d'alimentation de la commande (option HI) : 50 à 300 V CC ou 60 à 265 V CA

n Entrées des transformateurs de courant de phase et de terre : configurations de puissance secondaire de 1 A ou 5 A

n Sorties analogiques : 1 canal standard avec l’unité de base, configurable pour des boucles de courant 0-20 mA ou 4-20 mA

n Calibre des contacts du relais de sortie : 10 A en continu

n Température ambiante de fonctionnement : -40 °C à +60 °C (-40 °F à +140 °F) en environnement continu d’armoire

n Plage de température ambiante de stockage : -40 °C à +80 °C

n Humidité relative de fonctionnement : jusqu’à 95 % (sans condensation)

1.

Protection des moteurs à courant alternatif moyenne tension : câblée directement à une machine asynchrone de taille moyenne à l’intérieur d’un panneau de commande d’usine, elle analyse en permanence les profils de courant triphasé afin de surveiller les conditions de fonctionnement et, en cas de détection d’un blocage du rotor ou d’un déséquilibre soudain entre phases, elle déclenche immédiatement le disjoncteur.

2.

Exploitation minière et traitement des minerais métalliques : Installés à l’intérieur des broyeurs de traitement lourds pour surveiller les températures du stator, des roulements et de l’environnement des moteurs de convoyeurs à couple élevé, des broyeurs et des voies de transport de matériaux.

3.

Infrastructures pétrolières, gazières et de raffinage : gérées sur les réseaux de pompes de transfert de fluides à haute pression, les ventilateurs de ventilation des raffineries et les systèmes d’extraction par pipeline à distance afin de garantir la sécurité du démarrage et d’exécuter les paramètres de temps de refroidissement du moteur.

4.

Installations de production par lots de pâte à papier, de papier et de produits chimiques : Régule la protection thermique électrique des moteurs de mélange à grande échelle, des broyeurs robustes et des pompes d’alimentation pour le traitement de l’eau, où une panne ponctuelle du moteur pourrait paralyser les chaînes de production.
