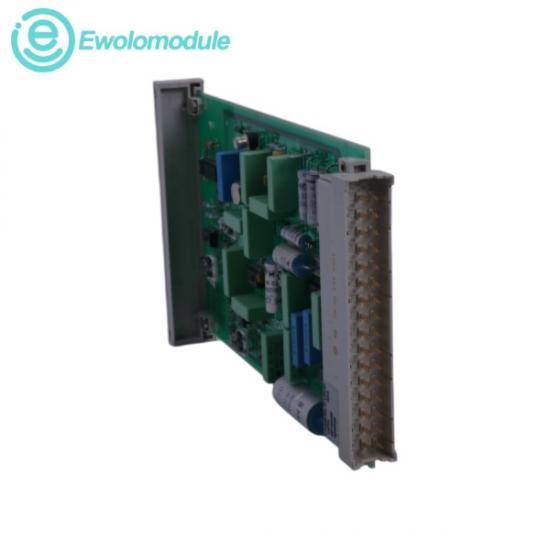

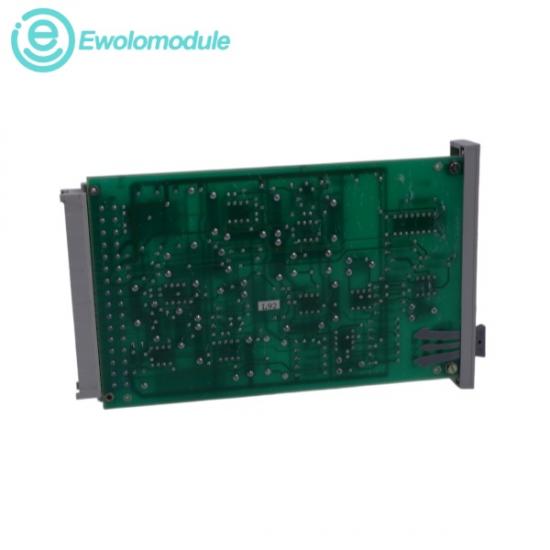

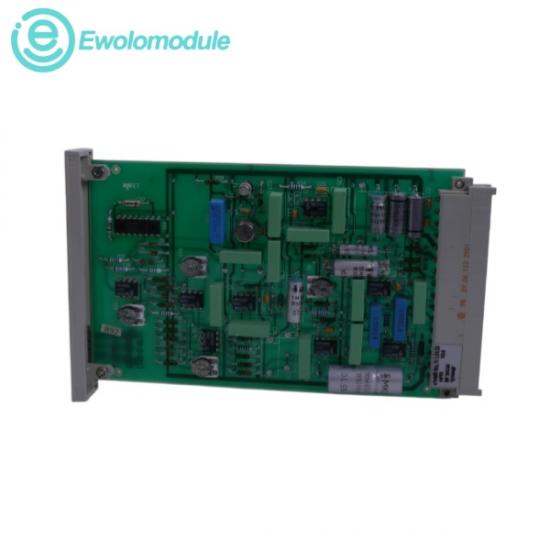

Le Siemens 7TW4600-0/BF est un module d'entrées numériques industrielles multicanal haute densité, conçu pour relier des équipements de terrain matériels à des contrôleurs de traitement centralisés. Agissant comme un nœud robuste de suivi d'état, il détecte en continu les signaux binationaux, tels que les ouvertures/fermetures de contacts mécaniques, les positions de fins de course ou les états des détecteurs de proximité, et les traduit en niveaux logiques stables pour le processeur du système. Le module présente une architecture avancée construite sur un circuit imprimé multicouche (PCB) intégrant des filtres logiques embarqués, des LED d'état ainsi qu'une configuration d'entrées à commutation de courant négative ou positive à forte densité.

l Tension nominale de fonctionnement : Alimentation logique du système standard 24 V CC

l Courant d'entrée nominal : Consomme environ 4 mA à 7 mA par canal

l Seuils d'état du signal : État du signal « 0 » (OFF) : -3 V CC à +5 V CC

l Seuils d'état du signal : État du signal « 1 » (ON) : +13 V CC à +30 V CC

l Impédance d'entrée : Valeur nominale d'environ 3,3 kΩ à 4,7 kΩ sur les boucles d'entrée individuelles

l Température ambiante de fonctionnement : Conçu pour les environnements thermiques industriels rigoureux allant de 0 °C à +60 °C

l Plage de température de stockage : Limites de conservation en toute sécurité de -40 °C à +70 °C

l Tolérance à l'humidité relative : Résistance à l'humidité jusqu'à 95 % sans condensation

Suivi de verrouillage des machines :

Surveille les boutons-poussoirs des lignes d'assemblage automatisées, les circuits d'arrêt d'urgence et les portes de protection mécanique afin de gérer les systèmes de verrouillage d'usine.

Télémesure d'état des sous-stations :

Installé dans les armoires de commande électrique des centrales électriques pour capturer en temps réel les retours binaires concernant les états des disjoncteurs haute tension et la position des sectionneurs.

Manutention de matériaux et convoyeurs :

Collecte des déclenchements matériels précis à partir de rouleaux d'alignement physique, de plaques de détection de charge et de détecteurs de proximité dans les centres de distribution à fort volume.

Contrôle des procédés chimiques :

S'interface avec des interrupteurs à flotteur, des pressostats et des réseaux de retour de fermeture de vanne dans des châssis de commande à haute densité exposés à des bruits électromagnétiques sévères.
