DÉTAILS DU PRODUIT

6SE7090-0XX84-3DB1

Carte d'interface de tachymètre numérique DTI

IDENTITÉ DU PRODUIT

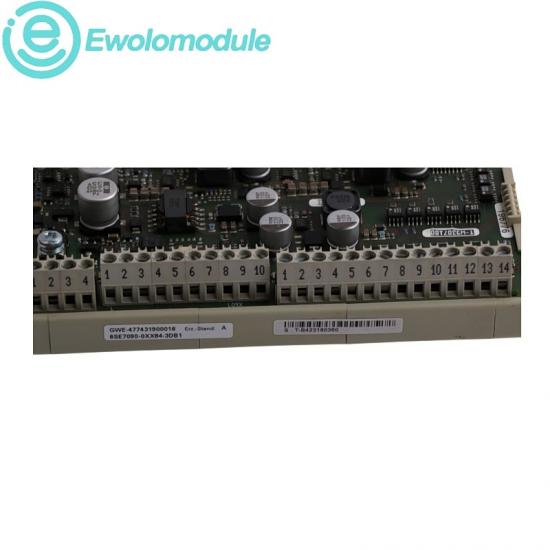

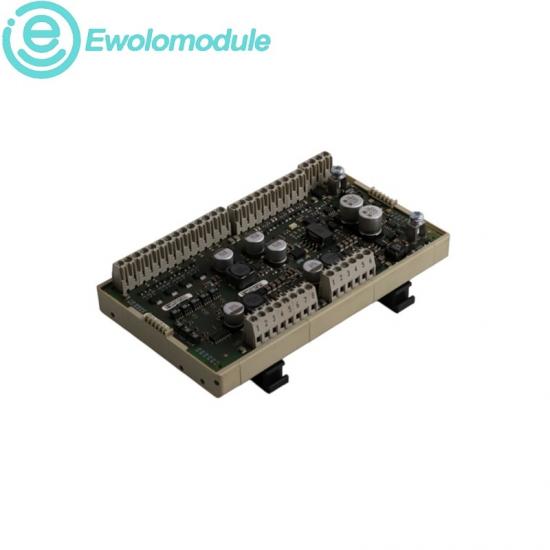

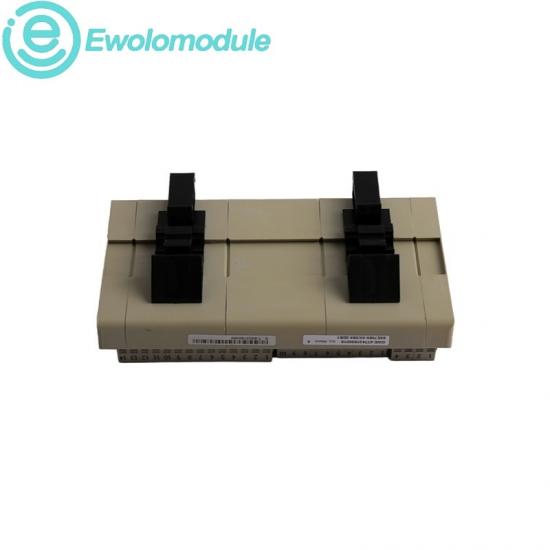

Carte d'interface de tachymètre numérique Siemens 6SE7090-0XX84-3DB1 SIMOVERT MASTERDRIVES DTI

Carte d'interface DTI pour connecter des tachymètres numériques TTL ou HTL isolés galvaniquement à l'électronique de commande SIMOVERT MASTERDRIVES.

CONDITIONNouveau Original

GARANTIEUn an

DISPONIBILITÉEn stock

MODÈLES ASSOCIÉS

Spécifications

DIAGNOSTICS ET PROTECTION

Une voie de surveillance de tachymètre dédiée prend en charge la supervision du retour d'encodeur. Des entrées isolées galvaniquement séparent les signaux de terrain du contrôleur. Utilisez des câbles blindés avec mise à la terre du blindage aux deux extrémités ; la protection du boîtier doit être assurée par l'armoire hôte et la condensation n'est pas autorisée.

INSTALLATION ET MISE À NIVEAU

Enclenchez la carte DTI sur son rail de montage et connectez soit X401 pour TTL, soit X402 pour HTL, jamais les deux. Utilisez des câbles blindés et une alimentation externe isolée de 24 V si nécessaire. Configurez les paramètres SIMOVERT applicables pour le contrôleur et l'emplacement installés.

DONNÉES TECHNIQUES OFFICIELLES

DÉSIGNATION DU PRODUITInterface de tachymètre numérique DTI

ENTRÉE TTL5 V

ENTRÉE HTL11 à 30 V

ISOLATION D'ENTRÉEIsolé galvaniquement

ALIMENTATION INTERNE15 V CC, 160 mA

ALIMENTATION EXTERNE24 V CC, -16 % / +25 %

CHARGE MAXIMALE DE L'ENCODEUR300 mA HTL ; 400 mA TTL

COURANT D'ENTRÉE12 mA HTL ; 42 mA TTL

LIMITE DE FRÉQUENCE DU SIGNAL400 kHz

CONNECTEURSX401, X402, X403, X404 et X405

Recommand

ENVIRONNEMENT D'EXPLOITATION

La température de fonctionnement est de 0 à +55 °C ; la plage de stockage et de transport est de -25 à +70 °C. Les classes environnementales sont 3K3 et 3C2, degré de pollution 2, catégorie de surtension II et IP00. La condensation n'est pas autorisée.

SURVEILLANCE ET CONTRÔLE

Les pistes d'impulsions A et B ainsi que le signal de surveillance du tachymètre sont transmis aux composants électroniques CU2, CUVC, CUVP ou TSY. L'état de l'encodeur et le retour de vitesse sont évalués via les paramètres de variateur SIMOVERT configurés.
