SIEMENS · DÉTAILS DU PRODUIT

6GK1502-2CB10

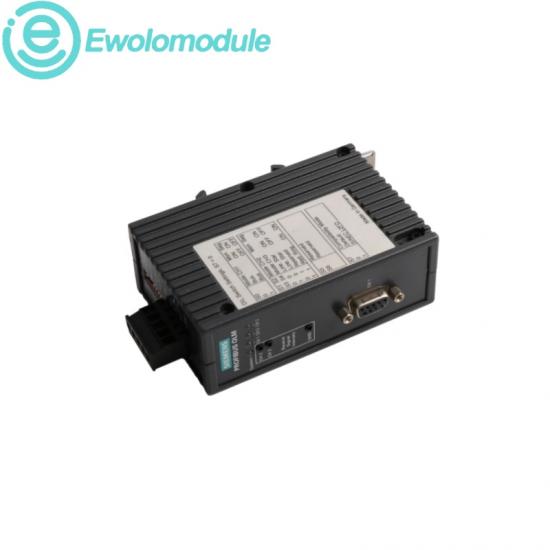

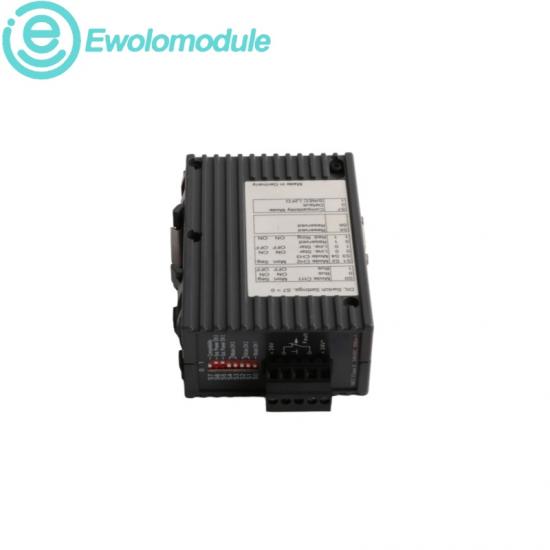

Module de liaison optique PROFIBUS OLM/G11 V3.1

1× RS4851× Verre FOC2× BFOC

APERÇU DU PRODUIT

Un module OLM/G11 V3.1 qui relie un segment électrique PROFIBUS RS485 à un canal optique à fibre de verre via deux prises BFOC.

Le contact de signalisation et le port de test facilitent la mise en service et la maintenance. Siemens recommande le 6GK1503-2CB00 comme solution de remplacement pour la planification de la migration.

CONTACT DIRECT

☎ +86 17359287459 ✉ sales9@apterpower.com

MODÈLES ASSOCIÉS

6GK1502-3CA10 6GK1502-2CA10 6GK1503-2CB00 6GK1503-3CB00 6GK1503-3CA01

DIAGNOSTIC · PROTECTION · MISE EN SERVICE

Fonctionnement fiable avec un guide d'installation structuré

◆ Protection du diagnostic

Le contact de signalisation permet la surveillance externe de l'état du module et de la liaison.
Le port de test permet de contrôler les signaux optiques lors de la mise en service et de la maintenance.
Les interfaces électriques et optiques permettent d'isoler les pannes entre les supports de réseau.
La transmission par fibre optique assure des liaisons PROFIBUS robustes sur de longues distances au sein d'une usine.

◆ Installation et mise à niveau

Connectez le segment électrique PROFIBUS à l'interface RS485 unique.

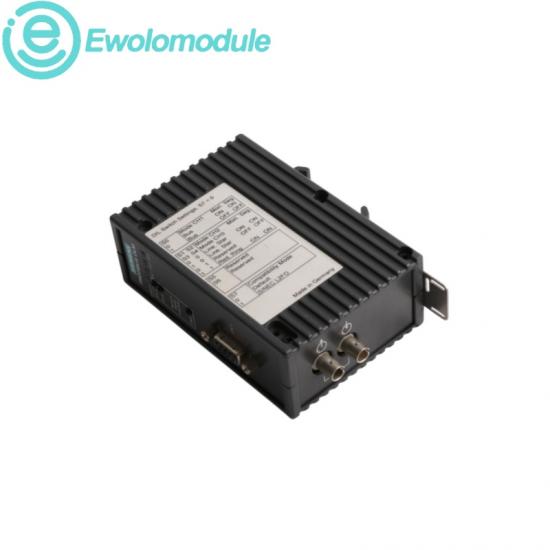

Terminez le canal en fibre optique au niveau des deux prises BFOC avec un routage d'émission/réception correct.
Vérifiez le niveau optique et l'état de la liaison au niveau du port de test avant la mise en service.
Pour le remplacement, comparez l'installation avec le successeur 6GK1503-2CB00.

DONNÉES TECHNIQUES OFFICIELLES

Type de produit
Module de liaison optique PROFIBUS

Version
OLM/G11 V3.1

interface électrique
1× RS485

interface optique
1 verre FOC

Prises optiques
2× BFOC

Caractéristiques du service
Port de contact et de test de signalisation

Cycle de vie
Fin de cycle de vie depuis 2019

Successeur
6GK1503-2CB00

Le contenu technique est basé sur la documentation Siemens relative à cette référence. L'installation et la validation doivent être effectuées conformément aux manuels Siemens applicables.

FORCE DE LA MARQUE · CARTE D'APPLICATION

Intégration industrielle et conseils d'application

Caractéristiques de la marque Siemens

Ingénierie intégrée pour les contrôleurs, les E/S décentralisées, la communication et les systèmes de sécurité.
Diagnostics documentés pour soutenir la mise en service structurée, la maintenance et les travaux de remplacement.
Un support de cycle de vie long et des chemins de migration définis servent les plateformes d'automatisation établies.
Un large portefeuille industriel prend en charge les applications de machines, de processus et d'infrastructure.

Domaines d'application

Dorsales d'usine PROFIBUS en fibre optique.
Conversion de segment électrique vers optique.
Liaisons de communication industrielle résistantes au bruit.
Modernisation des installations OLM/G11 existantes.
