DÉTAILS DU PRODUITSIEMENS

NUMÉRO D'ARTICLE

6ES7322-1BH01-0AA0

NOUVEAU ORIGINAL

IDENTITÉ DU PRODUIT

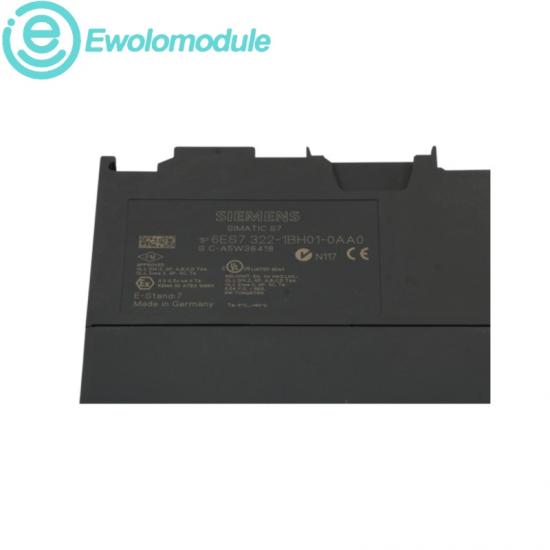

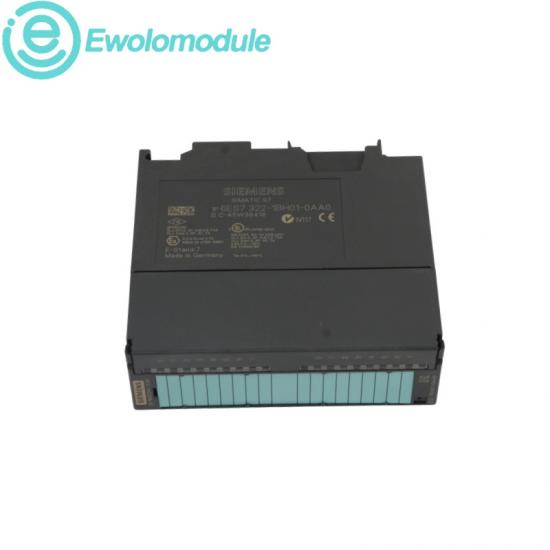

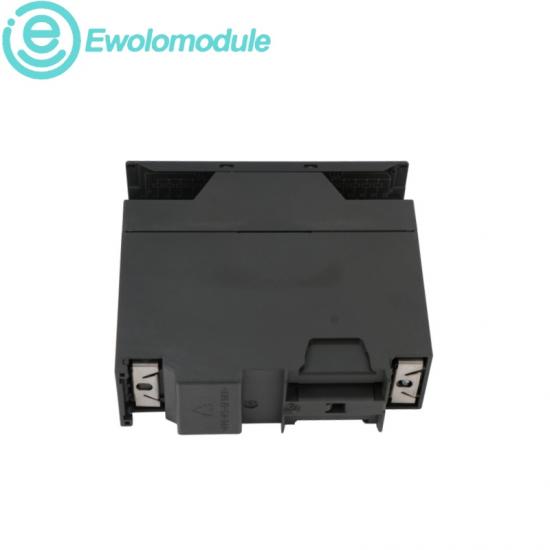

Module de sortie numérique SIMATIC S7-300

Conçu pour une commutation fiable des actionneurs dans les armoires de commande modulaires, ce module de signal prend en charge le câblage de terrain ordonné, la visibilité de l'état au niveau du canal et le remplacement contrôlé des pièces de rechange.

GARANTIE

Un an

DISPONIBILITÉ

En stock

TÉLÉPHONE

+86 17359287459

E-MAIL

sales9@apterpower.com

PROFIL TECHNIQUEFIRMWARE · CONFIGURATION

SORTIES NUMÉRIQUES 16	TENSION DE CHARGE 24 V CC	COURANT NOMINAL 0,5 A	COURANT TOTAL 8 A / module
GROUPE DE CANAUX 8 canaux	CONNECTEUR 1 × 20 pôles	RETARD DE SORTIE 100 / 500 µs	PROTECTION Court-circuit électronique

FIRMWARE ET MISES À JOUR

Ce module de signalisation ne dispose pas de micrologiciel utilisateur chargeable séparément ; les travaux de maintenance doivent préserver la configuration matérielle de base S7-300 approuvée.

Avant tout remplacement spécifique à un code de commande, veuillez comparer la révision du matériel installé avec la fiche technique Siemens actuelle.

Archiver le projet de station et documenter l'emplacement d'origine, le groupement d'alimentation et les connexions sur le terrain avant le retrait.

CONFIGURATION ET PROGRAMMATION

Sélectionnez le numéro de commande exact SM 322 dans la configuration matérielle STEP 7.

Affectez les seize points de sortie à la plage d'image de processus prévue et respectez les limites de courant de groupe et de module indiquées.

Mettez en service chaque charge individuellement et confirmez l'indication du canal ainsi que le comportement en cas de défaut de groupe avant de remettre l'installation en service.

MARQUE ET APPLICATIONS

CARACTÉRISTIQUES DE LA MARQUE	DOMAINES D'APPLICATION
◆ Les codes de commande Siemens identifient le nombre de voies, la tension de charge et la classe de courant requis pour un remplacement exact.	◆ Commutation d'électrovannes, de contacteurs et de charges indicatrices dans l'automatisation des machines.
◆ L'architecture modulaire S7-300 prend en charge l'affectation documentée des emplacements et la maintenance contrôlée des armoires.	◆ Travaux de modernisation et de pièces de rechange dans les armoires de contrôleur SIMATIC S7-300 installées.
◆ La protection électronique des sorties et l'indication des voies facilitent les contrôles de mise en service fiables.	◆ Skids de processus distribués, services publics et panneaux d'infrastructure utilisant des actionneurs 24 V DC.
◆ Les données officielles des modules S7-300 définissent les limites électriques et de connecteur pour la vérification du cycle de vie.	◆ Remplacement de maintenance où l'adressage de sortie établi et le câblage du connecteur frontal doivent être conservés.

MODÈLES RECOMMANDÉS

Siemens

6ES7321-1FF01-0AA0	6ES7322-1BH01-0AA0	6ES7132-6BF00-0CA0	6ES7122-1BB10-0AA0
6ES7288-2DR16-0AA0	6ES5463-4UA12	6ES7222-1HF22-0XA8	6ES7288-5AE01-0AA0
6ES7131-6BH00-0BA0	6ES7321-1BL00-0AA0	6ES7321-1BH02-0AA0	6ES7322-1BL00-0AA0
6ES7131-6BH01-0BA0	6ES7132-6BF01-0CA0	6ES7288-1ST60-0AA0	6ES7288-1SR60-0AA0
6ES7223-1BH22-0XA8	6ES7953-8LF31-0AA0	6ES7331-7KF02-0AB0	6ES7332-5HD01-0AB0

Weidmüller

UR20-FBC-PN-IRT-V2	UR20-FBC-PB-DP-V2	UR20-FBC-EIP	UR20-FBC-MOD-TCP
UR20-16DI-P	UR20-16DO-P	UR20-8DI-P-3W	UR20-8DO-P
UR20-4DI-P	UR20-4DO-P	UR20-4AI-UI-16	UR20-4AO-UI-16
UR20-4AI-RTD-DIAG	UR20-4AI-TC-DIAG	UR20-PF-I	UR20-PF-O
UR20-EBK	UR20-1COM-RS232-485-422	UR20-2CNT-100	UR20-4DI-4DO-P

POLITIQUE DE DEVIS ET DE SERVICE

01 · IDENTIFIER
Veuillez indiquer la référence complète de l'article et la quantité requise.

02 · VÉRIFIER
Vérifiez la révision, la tension et le connecteur installés.

03 · CITATION
Demander le prix, l'état et la disponibilité.

04 · EXPÉDITION
Veuillez confirmer les exigences d'emballage et les détails d'expédition.

Ce site web n'est affilié, approuvé ni autorisé par aucun des fabricants ou marques cités.

Ewolomodule n'est ni un distributeur agréé, ni un revendeur, ni un représentant des produits présentés sur ce site web.

Tous les noms de produits, marques de commerce, marques commerciales et logos utilisés sur ce site Web sont la propriété de leurs détenteurs respectifs.

La description, l'explication ou la vente de produits portant ces noms, marques de commerce, marques commerciales et logos sont uniquement destinées à des fins d'identification et n'impliquent aucune association avec, ni aucune autorisation de la part d'un quelconque titulaire de droits.
