SIEMENSSIMATIC ET 200SP HA

01 / DÉTAILS DU PRODUIT

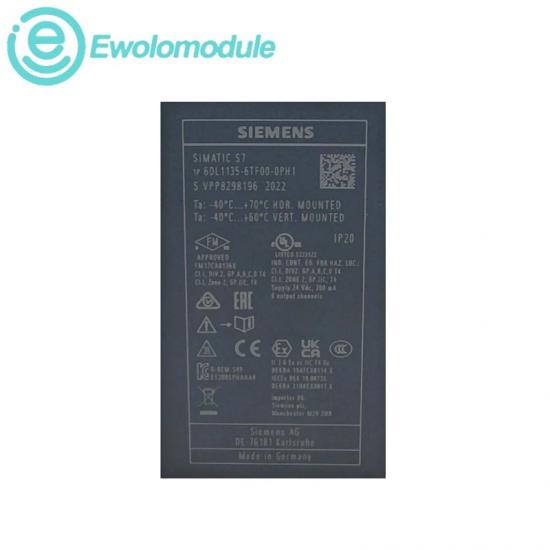

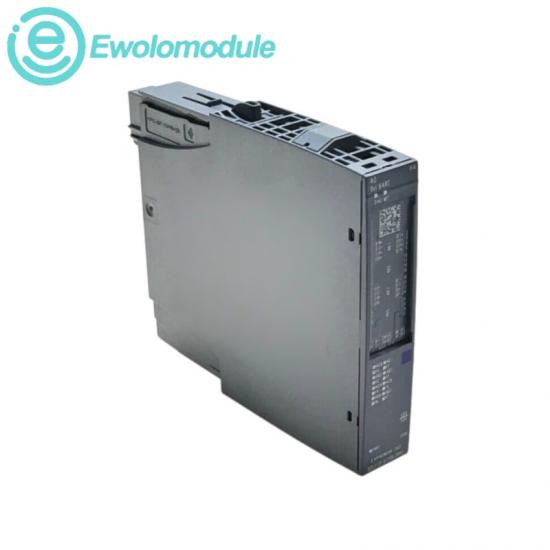

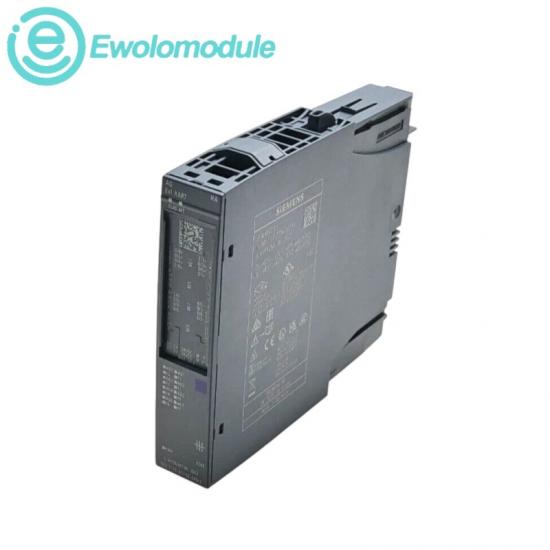

6DL1135-6TF00-0PH1

Module de sortie analogique AQ 8xI HART HA

Une interface de sortie de processus pour la commande d'actionneurs de terrain.

ConditionNouveau Original

GarantieUn an

En stock2

Sources de données officiellesManuel d'utilisation Siemens AQ 8xI HART HA · Catalogue Siemens ST PCS 7, 2021

dossier technique

02 / SPÉCIFICATIONS

Positionnement du produit

Le module convertit les consignes du contrôleur en signaux de courant tout en échangeant des informations sur les dispositifs de terrain HART.

Canaux de sortie

Sorties analogiques8 chaînes actuelles

Plages de sortie0 à 10 mA, 0 à 20 mA, 4 à 20 mA

RésolutionJusqu'à 16 bits, signe inclus

Charge résistive750 Ω maximum

Limites d'approvisionnement et d'exploitation

Alimentation nominale24 V CC ; tension admissible : 19,2–28,8 V

Consommation de courant350 mA maximum. à 8 × 24 mA / 750 Ω

Perte de puissance3,2 W typique

Fonctionnement horizontal−40°C à +70°C

Note relative au code de commande

L'article 0PH1 correspond à la variante d'ingénierie PCS 7 / STEP 7 ; veuillez conserver le code complet lors du choix d'un remplacement.

Connexion au système

Utilisez le bornier ET 200SP HA spécifié. La redondance des E/S requiert un bornier de type M1. L'intégration PCS 7 est prise en charge à partir de la version 9.0.

Diagnostic

Signalement des pannes spécifiques à chaque canal.

Entretien

Le firmware peut être mis à jour.

Paramétrisation

Les paramètres des canaux peuvent être modifiés en mode EXÉCUTION.

Répertoire des applications et de l'approvisionnement

03 / RECOMMAND

Installations de traitement

Contrôle des actionneurs de terrain en production continue.

Services généraux de l'usine

Stations de sortie distribuées pour les équipements utilitaires.

Planification de la maintenance

Support de remplacement pour les E/S de processus installées.

Siemens / Automatisation des bâtiments

Références officielles · Guide de commande

PXC16.2-E.A

PXC16.2-EF.A

PXC16.2-EF32.A

PXC16.3-UCMR.A

PXC24.2-EF.A

PXC24.2-EF32.A

PXC24.2-ER.A

PXC24.2-ERF.A

PXC24.3-UCMR.A

PXC36-E.A

PXC36-EF.A

PXC16.2-P.A

PXC16.2-PE.A

PXC24.2-P.A

PXC24.2-PE.A

PXC24.2-PEF.A

PXC24.2-PEF32.A

PXA-COMP.CON

PXA-ENC18

PXA-ENC19

DOLD / Technologie de surveillance et de relais

Références officielles

UG 9400

MK 7830N

UG 6970

UG 6960

UH 6900

IR 5882

RN 5883

UG 9256

UG 9256/804

UG 9410

UG 9019

PF 9015

PF 9029

UH 9018

GF 9229

PH 9270

PK 9260

PI 9260

LH 5946

UG 6946

Références de produits indépendantes ; il ne s'agit pas de substituts directs pour ce produit. Faites correspondre chaque variante requise à sa documentation fabricant.
