Détails du produit / Identité officielle

SiemensSIMADYN D / CS14

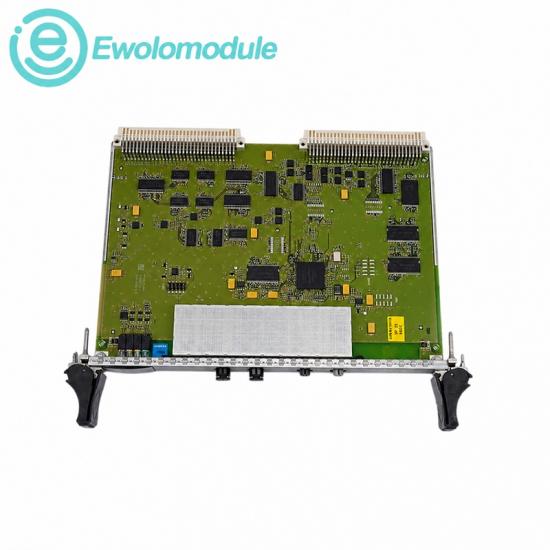

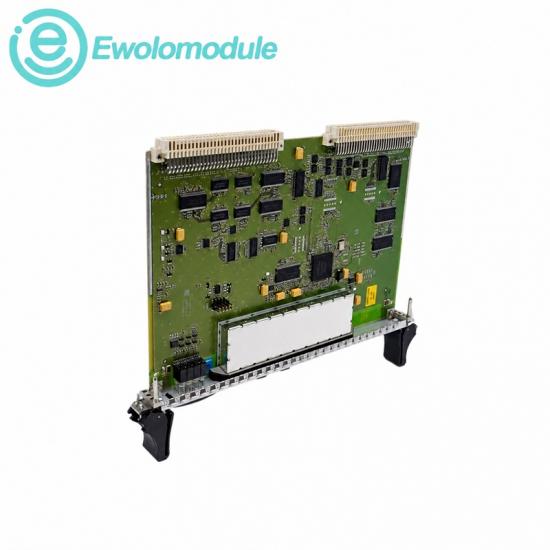

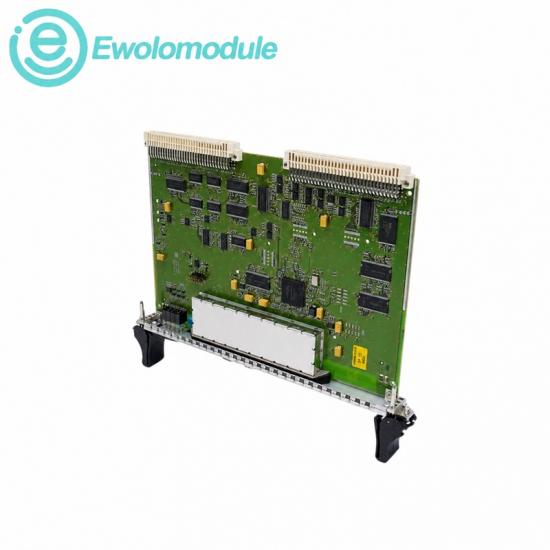

6DD1660-0BA0 Module de couplage de châssis à fibre optique SIMADYN D CS14

Siemens 6DD1660-0BA0 est un module de couplage maître CS14 pour les liaisons à fibre optique haute vitesse entre les châssis SIMADYN D.

Description du produit et identité officielleModule de couplage de châssis à fibre optique SIMADYN D CS14

Extension du bus de fond de panier sur plusieurs châssis SIMADYN D utilisant des connexions à fibre optique.

Numéro d'article : 6DD1660-0BA0

MarqueSiemens

SérieSIMADYN D / CS14

ÉtatNeuf d'origine

GarantieUn an

En stock1 pièce

Source de données officielle : Manuel matériel Siemens SIMADYN D, section 6.3, édition 12.2004

Spécifications / Registre officiel

Rôle système et données techniques équilibrées du module de couplage de châssis à fibre optique SIMADYN D CS14

Description du produit

Le Siemens 6DD1660-0BA0 est un module de couplage maître CS14 pour liaisons haute vitesse à fibre optique entre châssis SIMADYN D.

Positionnement du produitExtension du bus de fond de panier à travers plusieurs châssis SIMADYN D via des connexions à fibre optique.

Identité du suffixe0BA0 identifie le module maître CS14 avec deux sections ICS1 pour jusqu'à huit liaisons esclaves.

Raccordement au systèmeFonctionne avec des modules esclaves CS22 ; un maître relie jusqu'à huit châssis esclaves par fibre optique.

8 esclavesLiaisons maximales

200 mPortée de la fibre

128 KoRAM de couplage

Acheminement du signal système

Étape 1Châssis maîtreModule CS14

Étape 2Liaison par fibre optiqueExtension de bus

Étape 3CS22Couplage esclave

Étape 4Châssis distantDonnées partagées

Registre technique officiel / 8 paramètres

Référence article6DD1660-0BA0

Type de moduleMaître à fibre optique CS14

Capacité d'esclavesMaximum 8 modules CS22

Longueur point à pointMaximum 200 m

Temps de transfertEnv. 5 µs par valeur 16 bits

Mémoire de couplage128 KB RAM

Bus de fond de panierBus L et bus C

Largeur de rack3 emplacements de module

Matrice de recommandation / application

Applications industrielles et références de modèles

INDEX DE CONTRÔLE DE CHAMP

Contrôle multi-rackCouplage de sous-racksÉtendre l'accès au bus SIMADYN D à travers des racks séparés.

MétauxEntraînements distribuésCoordonner le matériel de contrôle haute vitesse entre les armoires.

Systèmes électriquesIsolation par fibreRelier les sous-racks de contrôle via des supports optiques.

ModernisationRéseaux SIMADYN DMaintenir les systèmes de couplage hérités CS14/CS22.
