02 · LIVRE DE SPÉCIFICATIONS
Fonctionnement de la machine PROFIBUS à écran large
6AV2123-2MA03-0AX0
POSITION DU PRODUIT

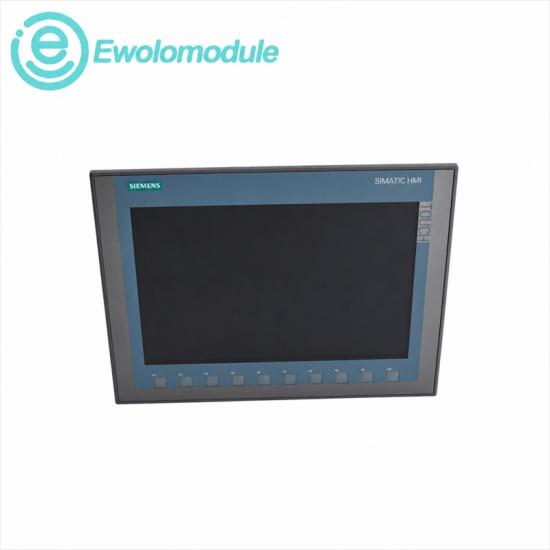

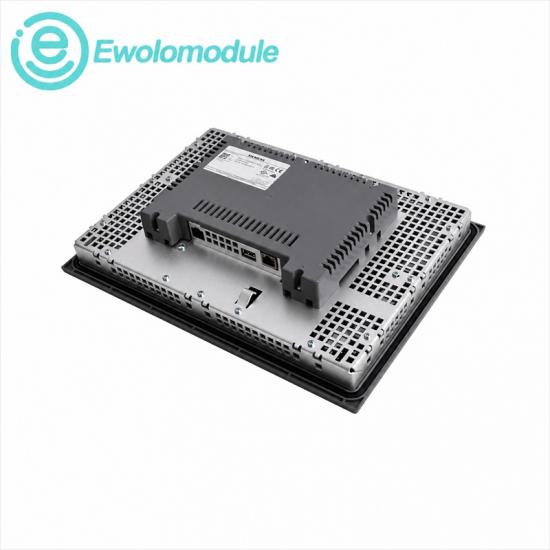

Panneau de commande tactile et à touches
Fournit une visualisation locale et une saisie opérateur pour les machines utilisant des contrôleurs SIMATIC et la communication PROFIBUS DP.
NOTE SUR LE CODE DE COMMANDE
6AV2123-2MA03-0AX0
Le code de commande complet identifie la version KTP1200 Basic DP de 12 pouces ; l’ingénierie nécessite la version WinCC ou STEP 7 Basic spécifiée.
DONNÉES TECHNIQUES OFFICIELLES
Type de produit
KTP1200 DP couleur de base
Opération
Touches et touches
Afficher
Écran large TFT de 12 pouces
Résolution
1280 x 800 pixels
Communication
PROFIBUS DP
Tension d'alimentation
24 V CC
Logiciel d'ingénierie
WinCC Basic V13 ou STEP 7 Basic V13
CONNEXION SYSTÈME
0124 V CC
02Contrôleur SIMATIC
03PROFIBUS DP
04Opérateur KTP1200
Grand écran large
Écran de 12 pouces avec une résolution de 1280 x 800.
Double fonctionnement
Les touches physiques complètent l'interface tactile.
connectivité DP
Intégration directe aux réseaux PROFIBUS.
03 · CARTE D'APPLICATION
Domaines d'application
Opération machine
Contrôle local et visualisation d'état.
Lignes de production
Accès opérateur aux écrans de processus et aux alarmes.
Panneaux de modernisation
Remplacement d'IHM PROFIBUS dans les systèmes installés.
