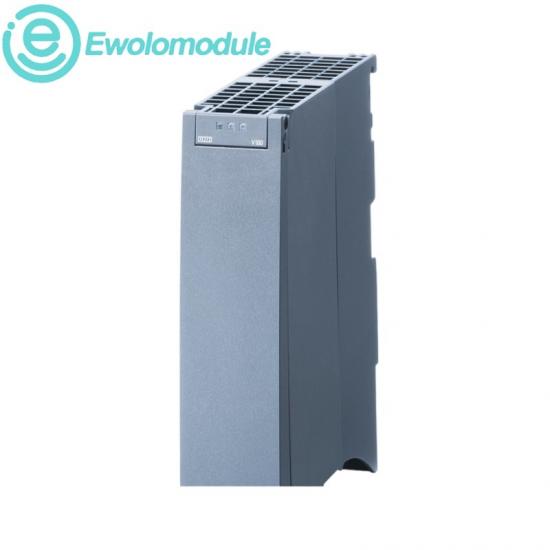

6AG1522-1BL01-7AB0
Module de sortie numérique HF SIPLUS S7-1500 DQ 32x24VDC/0,5A
SIEMENS · DÉTAILS DU PRODUIT
|
Condition Nouveau Original |
Garantie Un an |
|
APERÇU DU PRODUIT
Conçu pour une commande fiable de la charge sur le terrain dans les systèmes d'automatisation exigeants, ce module Siemens prend en charge les applications de machines, de lignes de production et de processus où une commutation de sortie fiable est essentielle.
Sa conception modulaire simplifie l'intégration, le remplacement et l'extension future des armoires. Veuillez vérifier la référence complète et la compatibilité avec le projet installé avant la mise en service.
|
☎ +86 17359287459✉ sales9@apterpower.com |
FIRMWARE · INGÉNIERIE
Guide de configuration adapté au cycle de vie
|
Mises à jour du micrologiciel
1Le module est basé sur le statut de fonction matérielle FS02 avec le firmware V1.1.0.
2La compatibilité du firmware doit être vérifiée dans le projet TIA Portal installé avant tout remplacement.
3Utilisez les packages de mise à jour pris en charge par Siemens et suivez le manuel du module lors de toute mise à jour du firmware.
4Les données I&M0 à I&M3 permettent l'identification, les enregistrements de maintenance et le suivi de la base installée.
|
Configuration et programmation
1Configurez le module avec STEP 7 dans TIA Portal à partir de la version V13 SP1.
2Paramétrez les diagnostics du canal, substituez les valeurs et les réactions de sortie pour l'application.
3Les sorties sont organisées en groupes de huit ; coordonner l'alimentation en charge et les dispositifs de protection par groupe.
4Le module prend en charge le fonctionnement MSO et isochrone lorsque la configuration système sélectionnée le permet.
|
DONNÉES TECHNIQUES OFFICIELLES
|
Type de produit
DQ 32x24VDC/0,5A HF
|
Sorties numériques
32
|
Groupement de canaux
4 groupes de 8
|
Courant de sortie
0,5 A par canal
|
|
Groupe actuel
4 A maximum
|
Gamme d'approvisionnement
19,2–28,8 V CC
|
Version du firmware
V1.1.0
|
Plage de température
-40 à +70 °C
|
Les valeurs indiquées se limitent à la documentation Siemens relative au 6AG1522-1BL01-7AB0 et à son module de base. Vérifiez la version du matériel installé avant la mise en service.
VALEUR DE LA MARQUE · GAMME D'APPLICATION
Adaptation technique pour les industries exigeantes
| Caractéristiques de la marque Siemens |
Domaines d'application |
|
1La construction SIPLUS avec revêtement de protection étend le matériel d'automatisation standard aux environnements difficiles.
|
1Armoires de commande extérieures et non conditionnées.
|
|
2Les diagnostics avancés offrent une visibilité au niveau des canaux pour la mise en service et la maintenance.
|
2Systèmes de métaux, d'exploitation minière et de manutention.
|
|
3Les fonctions intégrées du cycle de vie, telles que le comptage des cycles de commutation, facilitent la planification de la maintenance préventive.
|
3Usines de traitement exposées à des températures ou une humidité élevées.
|
|
4La compatibilité avec l'écosystème d'ingénierie Siemens plus large simplifie les projets standardisés.
|
4Projets de machines et d'infrastructures nécessitant une densité de sortie de 32 canaux.
|
