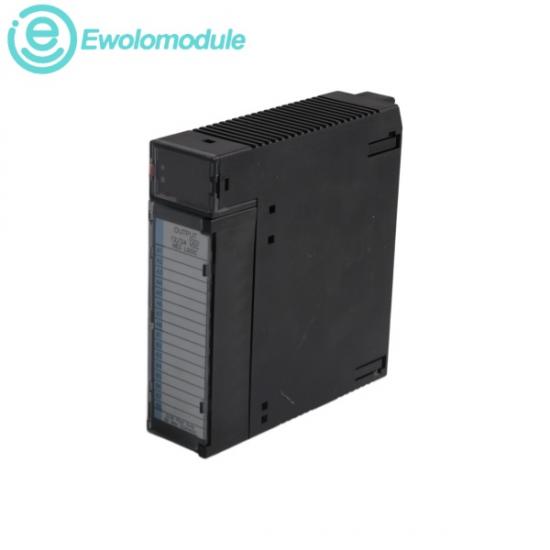

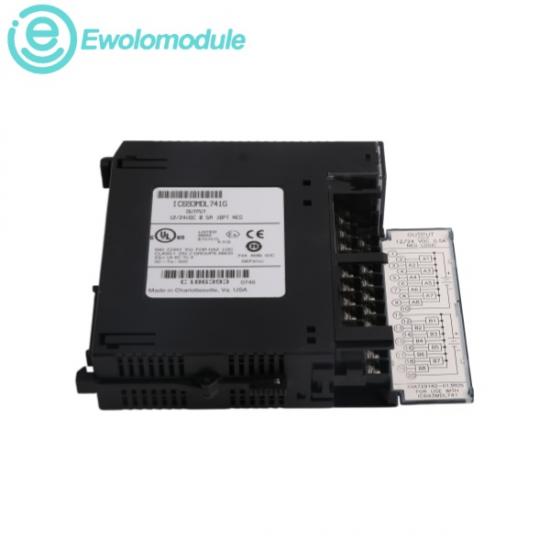

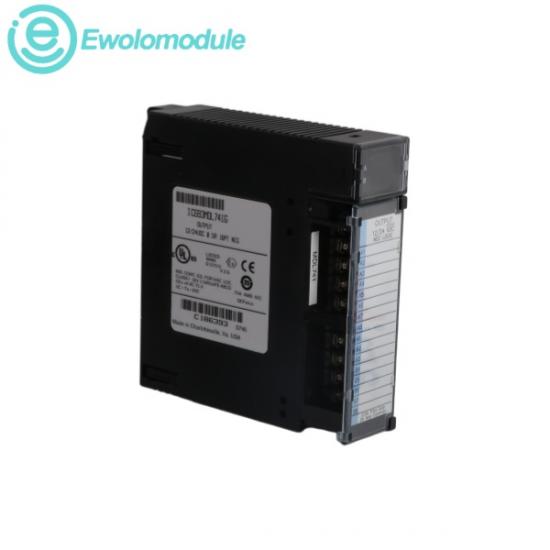

Le GE IC693MDL741 est un module de sortie discrète à 16 points pour le système API Series 90-30. Il s'agit d'un module de sortie à logique négative 12/24 V CC qui absorbe le courant des charges vers le commun utilisateur ou le bus d'alimentation négatif. Le module fournit 16 points de sortie répartis en deux groupes isolés de huit, chaque groupe disposant d'une borne de sortie d'alimentation commune. Il est compatible avec une large gamme de dispositifs de charge fournis par l'utilisateur, tels que des démarreurs de moteur, des solénoïdes et des indicateurs. Le module dispose d'indicateurs LED sur le dessus pour l'état MARCHE/ARRÊT de chaque point et peut être installé dans n'importe quel emplacement d'E/S d'une plaque de base à 5 ou 10 emplacements.

Mappage des canaux :

Dispose de 16 points au total

Capacité de courant :

Délivre un maximum de 0,5 Ampère par point et un seuil maximum de 2 Ampères par commun

Consommation d'énergie du fond de panier :

Consomme 110 mA du bus de fond de panier interne de 5 voltss

Chute de tension et fuite :

Présente une chute de tension à l'état passant maximale de 0,5 Volt et un courant de fuite à l'état bloqué maximal de 1 mA

Intégrité de l'isolation :

Évalué pour une isolation de 1500 Volts entre le côté terrain et le côté logique, et 500 Volts entre les groupes internes

Profil de température ambiante :

De 0 °C à 60 °C (32 °F à 140 °F)

Actionnement de charge par absorption :

Commute directement les charges industrielles côté bas telles que les bobines de démarreur de moteur, les balises d'avertissement et les relais.

Configuration d'extension de châssis :

Peut être installé dans n'importe quel emplacement d'E/S disponible d'une plaque de base à 5 ou 10 emplacements dans un système API Series 90-30.

Inspection visuelle des défauts :

Repose sur des indicateurs LED à double rangée étiquetés A1–A8 et B1–B8 pour permettre aux ingénieurs de terrain de vérifier les opérations des canaux discrets.
