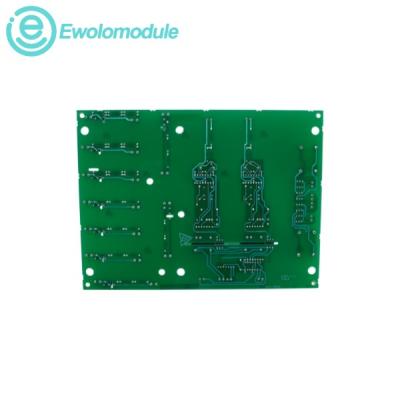

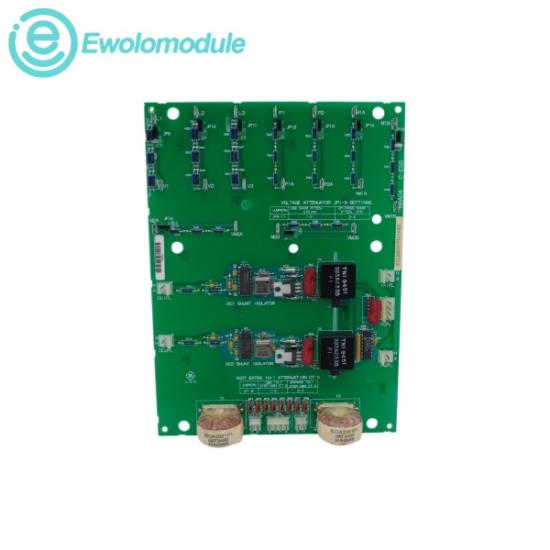

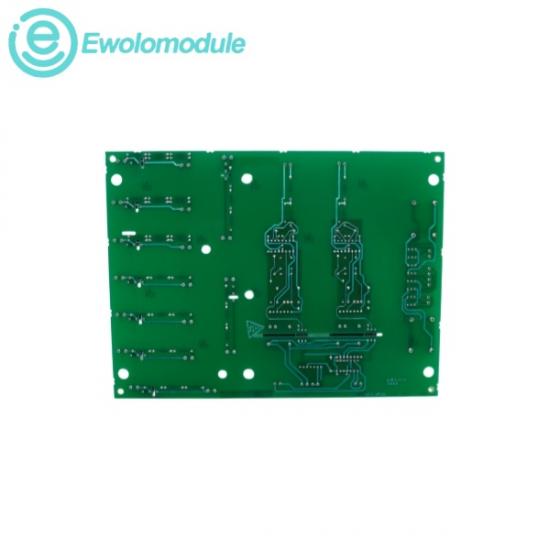

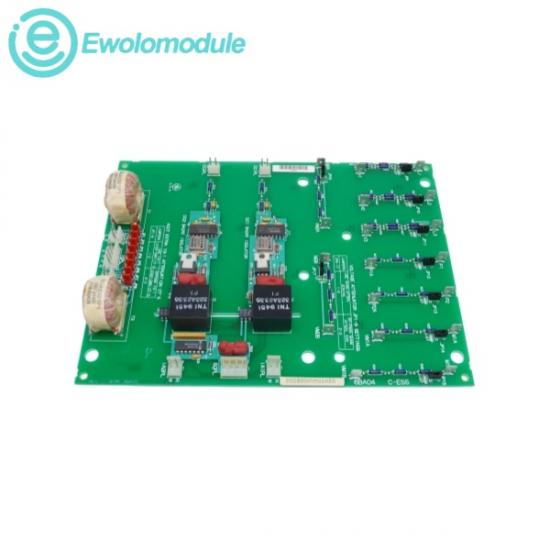

LeGE DS200SHVMG1AEDCette carte d'interface matérielle, montée sur châssis, est conçue pour relier en toute sécurité les modules de commande M-Frame à redresseur commandé au silicium (SCR) haute tension aux architectures de commande secondaires. Elle constitue un élément essentiel pour l'interface entre le pont SCR des modules M-Frame et les alimentations des cartes DCFB ou SDCI, ainsi que de la carte Power Connect Card (PCCA). La carte offre diverses fonctions de tension et de conversion, convertissant des signaux de dérivation de -500 à 500 mV en sorties de fréquence différentielle de 0 à 500 kHz. Dotée de plusieurs couches d'isolation galvanique, de plusieurs connecteurs et de paramètres d'atténuation de courant personnalisés, cette carte protège les cartes de microprocesseurs sensibles en gérant efficacement les fortes réactions de tension et la diaphonie de boucle de masse.

² Tension du bus logique fonctionnel : Compatible avec les lignes standard +5 V CC, +15 V CC et -15 V CC.

² Plage de conversion de tension de shunt d'entrée : reçoit des signaux de champ basse tension bruts compris entre -500 mV et +500 mV

² Densité spectrale de fréquence du signal de sortie : Convertit les signaux de dérivation analogiques en une plage précise de 0 à 500 kHz

² Limites de température de fonctionnement : Conçu pour les environnements d’armoires industrielles de 0 °C à +60 °C (+32 °F à +140 °F)

² Plage de températures de stockage : -40 °C à +85 °C (-40 °F à +185 °F)

² Humidité relative opérationnelle : facteur d’humidité sans condensation de 5 % à 95 %

(1)Interface de commande SCR haute tension : sert de support critique de conversion de puissance et de communication reliant les ponts SCR haute tension aux cartes de commande DCFB ou SDCI correspondantes.

(2)Traitement du shunt de commande de turbine : Surveille les signaux de boucle de courant isolés directement à partir des composants d'excitation du champ du générateur de turbine pour suivre les variations électriques dynamiques.

(3)Isolation du système et protection contre les surtensions : agit comme une couche de filtre de sécurité essentielle à l’intérieur des panneaux de commande industriels pour empêcher les transitoires de rétroaction haute tension d’endommager les modules logiques du processeur central.
