| DOSSIER EW / ÉQUIPEMENT INDUSTRIEL | ÉTAT DU DOSSIER · PRÊT À FAIRE UN DEVIS |
INDEX DES MODÈLES / 176449-08

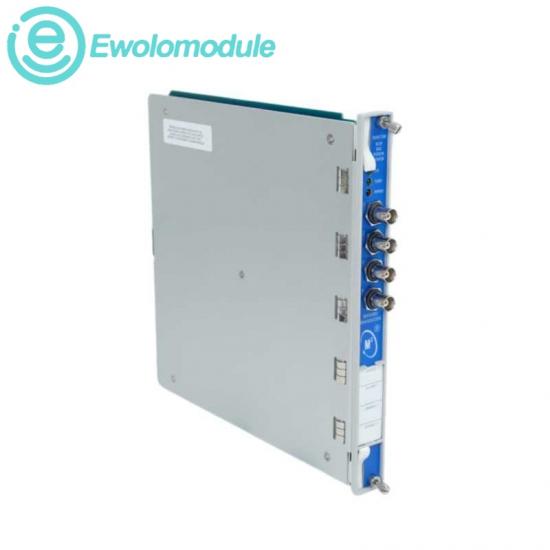

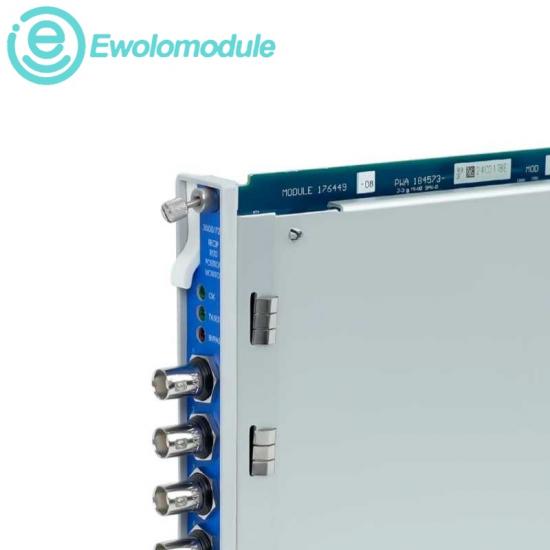

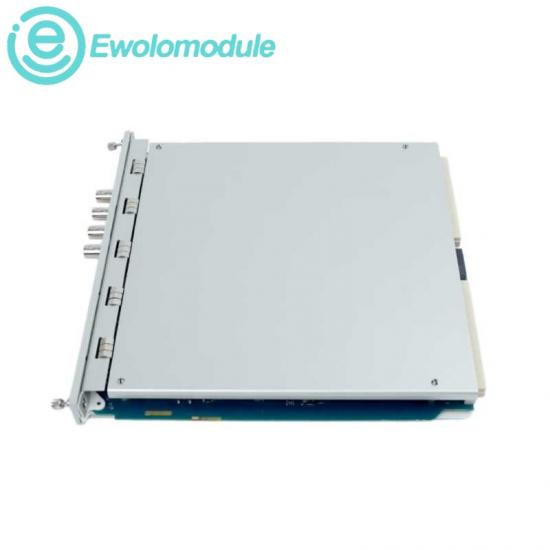

3500/72M 176449-08Moniteur de position de tige de piston Bentley Nevada 3500/72M 176449-08 |
|
| 01
Sonde de proximité
|
02
Traitement de la position des tiges
|
03
contexte du cycle de la machine
|
04
Protection contre les alarmes
|
|
VÉRIFICATION DE L'ADÉQUATION DES APPROVISIONNEMENTS
|
Ce que fait cette partie
Un moniteur à compresseur alternatif à quatre canaux qui traite les signaux de sonde de proximité pour la position de la tige, la chute de la tige et les mesures de position connexes.
|
| 02 |
REGISTRE DE CONFIGURATION
Identifiants techniques pour une correspondance parfaite |
| 01 | Plate-forme | Série Bentley Nevada 3500 |
| 02 | Chaînes | Quatre |
| 03 | Saisir | Signaux du transducteur de proximité Bentley Nevada |
| 04 | Options de mesure | Position de la tige, Position de la tige 2, Abaissement de la tige et Hypercompresseur |
| 05 | Puissance typique | 7,7 W |
| 06 | fonctions d'alarme | Points de consigne d'alerte et de danger programmables par l'utilisateur |
| 07 | Taille du module | 241,3 × 24,4 × 241,8 mm |
| 08 | Poids approximatif | 0,91 kg |
| Utilisez ces valeurs pour l'identification et l'approvisionnement. L'installation finale doit être conforme au manuel Bentley Nevada applicable, à la configuration du rack et aux procédures de sécurité du site. |
| MATRICE DE RÉFÉRENCES / 20 OPTIONS BENTLY NEVADA | 03 |
| 3500/32M 125720-01 | 3500/33 149986-01 | 3500/40M 125680-01 | 3500/40M 126615-01 |
| 3500/42M 128229-01 | 3500/42M 128240-01 | 3500/42M 176449-02 | 3500/44M-06-00 |
| 3500/45-02-00 | 3500/46M 176449-06 | 3500/50M 133442-01 | 3500/53 133388-01 |
| 3500/61 163179-02 | 3500/62 | 3500/64M | 3500/70M 176449-09 |
| 3500/72M 176449-08 | 3500/77M 140734-07 | 3500/77M 143729-01 | 3500/92 136180-01 |
| 04 |
FAQ ACHETEUR / 3500/72M 176449-08
Questions à régler avant le bon de commande
|
| Q01 |
Quelles informations d'installation sont essentielles pour la surveillance de la chute de tige ?
Indiquez l'emplacement de la sonde, la géométrie de la cible, le matériau de la tige, l'entrefer initial et la position de référence utilisée par la configuration actuelle.
|
| Q02 |
Le moniteur peut-il corriger une sonde mal réglée en entrefer ?
Non. L'installation mécanique et l'entrefer de la sonde doivent être corrects avant que la mise à l'échelle logicielle ne soit significative.
|
| Q03 |
Pourquoi la relation Keyphasor existante doit-elle être documentée ?
Une référence de cycle peut être nécessaire pour interpréter la position de la tige par rapport à l'angle de manivelle.
|
| Q04 |
Qu'est-ce qui distingue la position de la tige de la chute de tige ?
La position de la tige suit le mouvement par rapport à la sonde ; la logique de chute de tige évalue le changement par rapport à une référence établie.
|
| Q05 |
Que faut-il vérifier lors du transfert d'un canal vers un nouveau matériel ?
Vérifiez la longueur du système de transducteur, la sensibilité, le facteur d'échelle, les alarmes et le mode de mesure configuré.
|
| Q06 |
Le module peut-il être chiffré sans la référence de l'E/S arrière ?
Un devis préliminaire est possible, mais une correspondance confirmée nécessite le module d'E/S installé et la configuration du rack.
|
|
