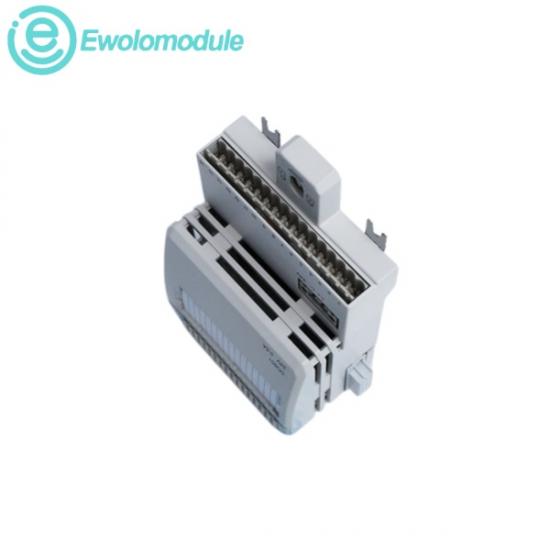

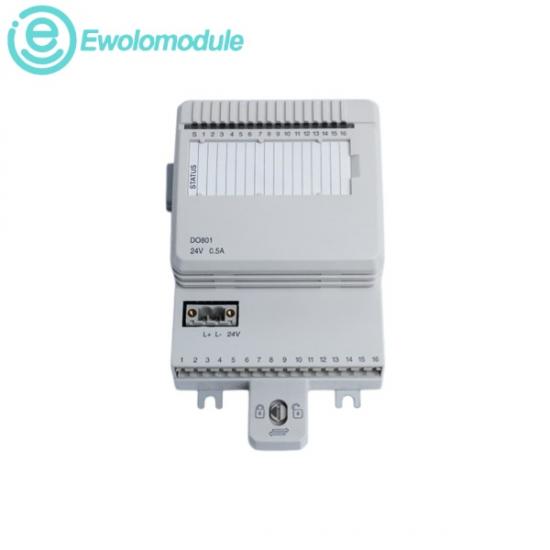

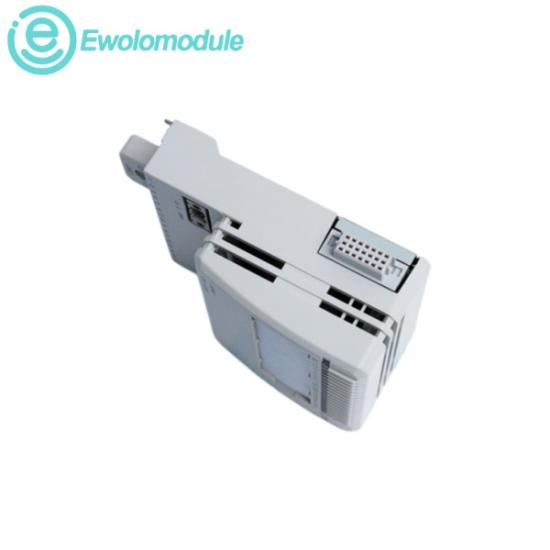

LeABB DO801 3BSE020510R1Il s'agit d'un module de sortie numérique 16 canaux 24 V CC. Afin de garantir une grande robustesse matérielle à long terme, même dans des environnements complexes, les 16 canaux sont regroupés en un seul bloc isolé et dotés de protections intégrées contre les courts-circuits, les surtensions et les surchauffes. Chaque voie comprend des pilotes de haut niveau, une suppression des charges inductives pour la manipulation d'actionneurs, une barrière d'isolation optique et des LED frontales dédiées pour un dépannage rapide et l'indication de l'état de fonctionnement.

l Puissance dissipée : typ. 2,1 W

l Tension nominale : 24 V CC

l Résistance de charge de sortie : inférieure à 0,4 Ω

l Courant de sortie continu : max. 0,5 A par canal

l Canaux : 16 sorties numériques, configurées en 1 groupe isolé

l Plage de températures de fonctionnement : de 0 °C à +55 °C (de 32 °F à 131 °F) pour une configuration horizontale normale ; le montage vertical est limité à 40 °C (104 °F).

l Limites de température de stockage : -40 °C à +70 °C (-40 °F à 158 °F)

l Humidité relative : 5 % à 95 %, sans condensation

Automatisation des processus DCS :

Il sert de lien localisé au sein de l'architecture DCS du système ABB 800xA pour actionner des composants numériques en fonction de commandes logiques de base.

Commande de solénoïdes et de vannes :

Contrôle les positions de commutation marche/arrêt des électrovannes pneumatiques et hydrauliques dans les raffineries de pétrole, de gaz et de produits chimiques.

Centres de commande des moteurs (CCM) :

Permet d'acheminer des signaux de déclenchement discrets de 24 V vers des démarreurs de moteurs industriels, des contacteurs et des relais de commande.

Déclencheurs d'annonce et d'indicateur :

Des sirènes de signalisation, des balises d'alarme, des feux de signalisation et des panneaux de contrôle sont installés dans les ateliers de production.
