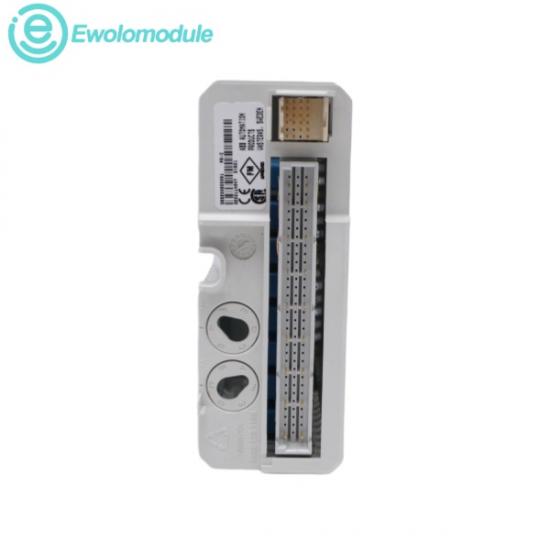

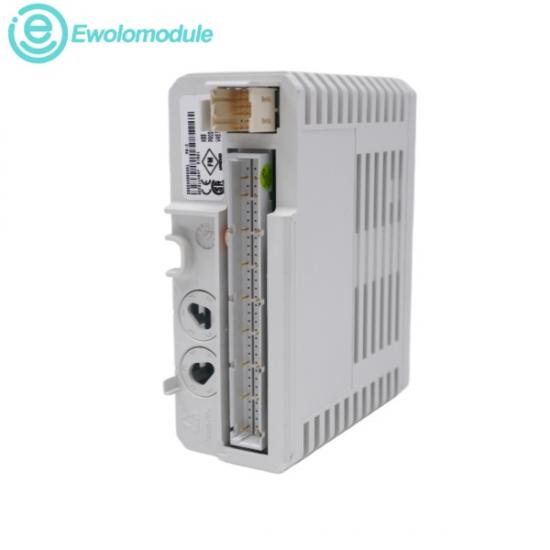

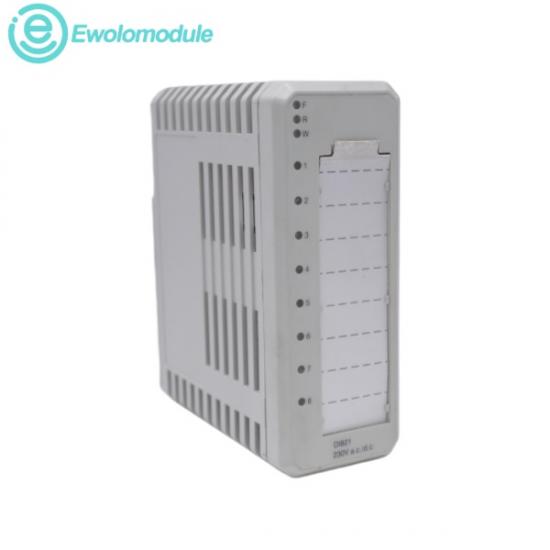

Le ABB DI821 3BSE008550R1 est un module d'entrée numérique à 8 canaux conçu pour le système d'E/S S800, spécifiquement élaboré pour interfacer les signaux de terrain haute tension directement dans le système de contrôle. Il est utilisé pour acquérir des signaux d'état binaires vers le contrôleur pour le traitement logique. Chacun de ses huit canaux dispose d'une isolation galvanique individuelle, ce qui empêche les interférences entre les canaux et améliore la fiabilité du système dans les environnements électriquement bruyants. Le module est conçu pour une intégration système flexible et est compatible avec plusieurs unités de terminaison de module (Module Termination Units), notamment TU811, TU813, TU831, TU839 et TU851.

l Canaux : 8, à courant absorbé (current sinking)

l Plage de tension : 230 V c.a. / 220 V c.c.

l Limites d'entrée : 164–264 V c.a. / 175–275 V c.c.

l Temps de filtrage : Sélectionnable 2, 4, 8, 16 ms (délai analogique 5 ms / 28 ms)

l Compatibilité : TU811, TU813, TU831, TU839, TU851

Automatisation des processus :

Surveillance du retour d'état des moteurs, confirmation de la position des vannes et vérification du verrouillage de sécurité à partir d'appareils de terrain haute tension.

Production et distribution d'énergie :

Interfaçage avec l'état de l'appareillage haute tension, les contacts auxiliaires des disjoncteurs et les panneaux de contrôle des sous-stations.

Fabrication et contrôle des machines :

Acquisition des états marche/arrêt à partir de relais haute tension, de contacteurs et de circuits d'arrêt d'urgence dans les machines lourdes.

Systèmes de contrôle discret :

Agissant comme interface d'entrée haute tension pour les automates programmables (PLC) et les systèmes de contrôle distribués (DCS) dans les systèmes d'annonce d'alarme et d'acquisition de données.
