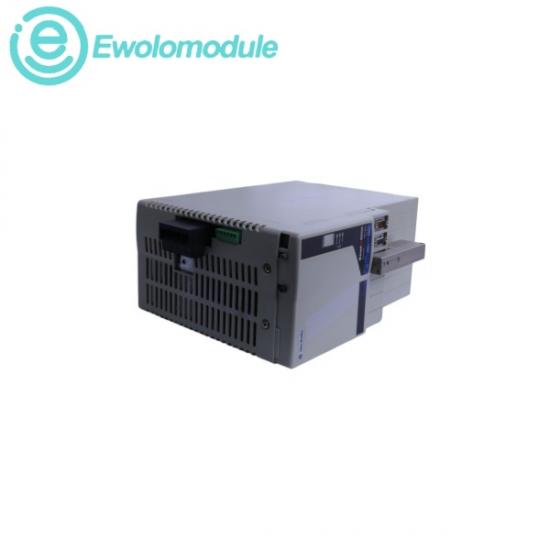

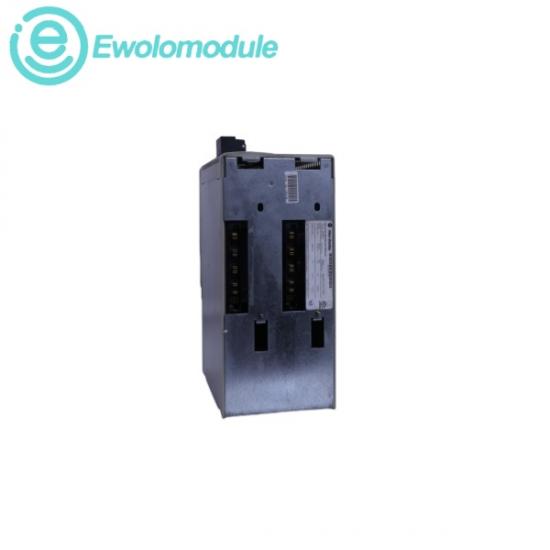

Le 2094-BM05 Le 2094-BM05 est un module variateur multiaxes numérique haute performance conçu par Allen-Bradley. Fonctionnant comme un module d'axe (AM) haute capacité au sein de la plateforme Kinetix 6000, il assure une commande précise en boucle fermée de la vitesse, du couple et de la position pour les servomoteurs sans balais dynamiques. Contrairement aux modèles basse consommation de la même série, le 2094-BM05 est un module double largeur : son boîtier occupe deux emplacements de carte adjacents sur un rail d'alimentation Bulletin 2094 partagé, afin d'intégrer son électronique de puissance améliorée et ses dissipateurs thermiques internes. Fonctionnant au sein d'un système à infrastructure partagée, ce module élimine tout besoin de redresseur secteur ou de filtre d'entrée dédié. Il se connecte directement au rail d'alimentation pour puiser sa tension de bus CC interne de 650 V et l'alimentation de commande auprès d'un hôte central, appelé module d'axe intégré (IAM). Le module utilise une modulation de largeur d'impulsion (PWM) haute fréquence avancée pour orchestrer des courants moteur réguliers. Il s'interface de manière transparente avec les contrôleurs centraux Logix via des réseaux de communication synchronisés à haut débit (tels que SERCOS ou EtherNet/IP CIP Motion).

Configuration du module : module onduleur multiaxes de classe 400 V/460 V

Tension d'entrée nominale du bus CC principal : 650 V CC, dérivée directement du bus partagé du rail d'alimentation.

Source de tension alternative principale (ligne du système) : 360 V…480 V CA RMS, triphasé

Courant de sortie continu de l'onduleur (RMS) : 49,0 ampères

Courant de sortie continu de l'onduleur (0 à crête) : 69,3 ampères

Puissance de sortie continue nominale : 22,0 kW

Fréquence de modulation de largeur d'impulsion (MLI) : fréquence porteuse fixe de 4 kHz

Rendement électrique : 98 % d'efficacité structurelle à pleine puissance continue nominale
