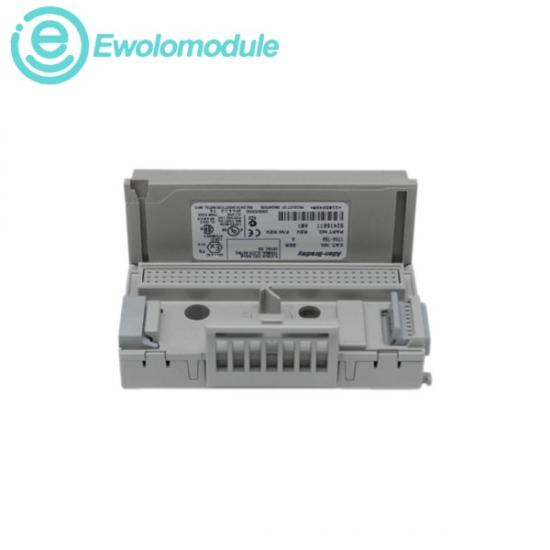

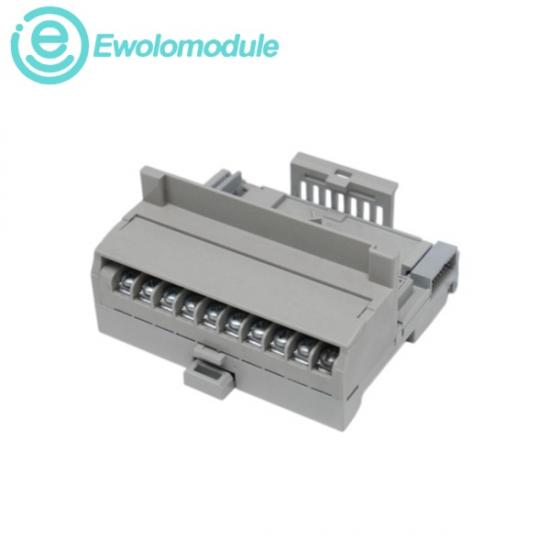

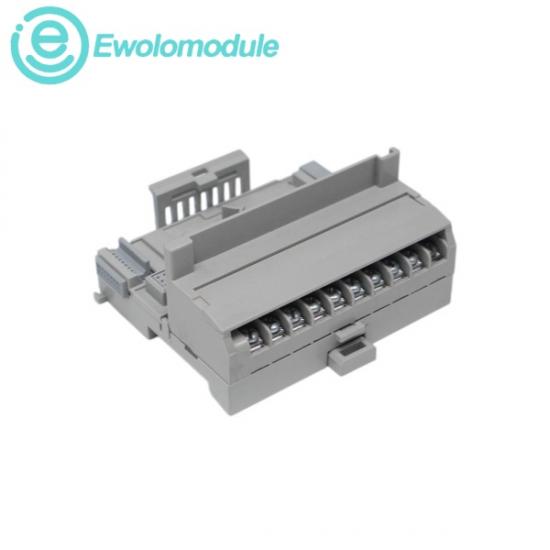

Le1794-TBNLe 1794-TBN est un composant d'infrastructure d'automatisation distribuée de qualité industrielle, développé par Allen-Bradley. Conçu comme élément fondamental de la plateforme d'E/S FLEX déployée à l'échelle mondiale, ce dispositif fonctionne comme une unité de base de terminal spécialisée. Sa fonction principale est d'assurer le montage physique, le verrouillage mécanique et le routage des signaux numériques/analogiques sur le fond de panier via un canal FlexBus interne intégré. Ceci permet à tout module opérationnel standard conforme à la norme Bulletin 1794 de s'enclencher directement et de se connecter à l'adaptateur de communication principal du nœud. La caractéristique principale du 1794-TBN est sa construction de terminal à barrière structurelle (type NEMA), qui comporte deux rangées de bornes à vis séparées par des barrières isolantes surélevées. Cette conception ouverte le rend parfaitement adapté aux environnements industriels difficiles, offrant une protection élevée contre les courts-circuits accidentels dus à des brins de fil isolés et permettant des terminaisons de câblage simples par cosses à œillet ou à fourche.

Tension de fonctionnement maximale : 132 V CA / 132 V CC (tension nominale continue)

Capacité de courant maximale : 10,0 ampères, capacité de courant maximale totale autorisée par les bus d’alimentation/communs internes de l’unité.

Caractéristiques du fond de panier FlexBus : alimentation 5 V CC et routage de la logique numérique entre les emplacements adjacents

Couple de serrage des vis de bornes : Couple de serrage recommandé de 0,56 à 0,79 N·m

Température ambiante de fonctionnement : 0…55 °C (32…131 °F)
